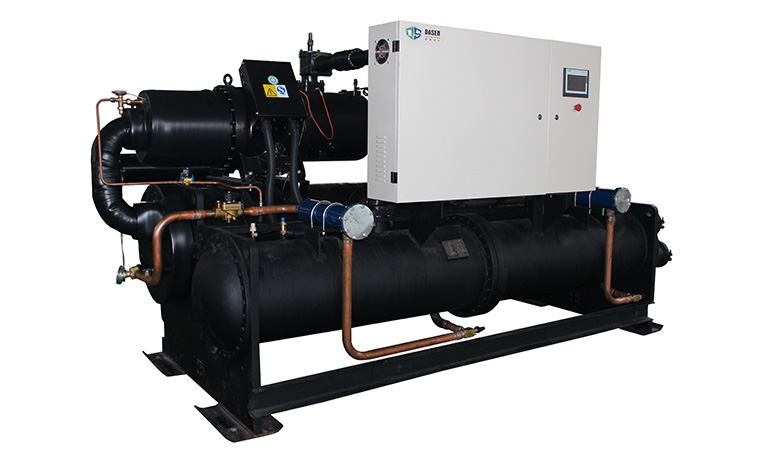

چیلر آب خنک

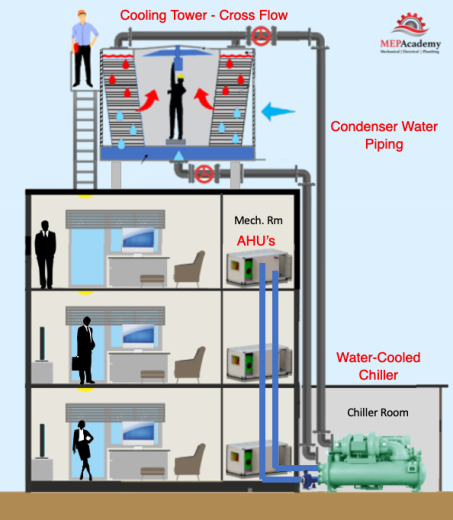

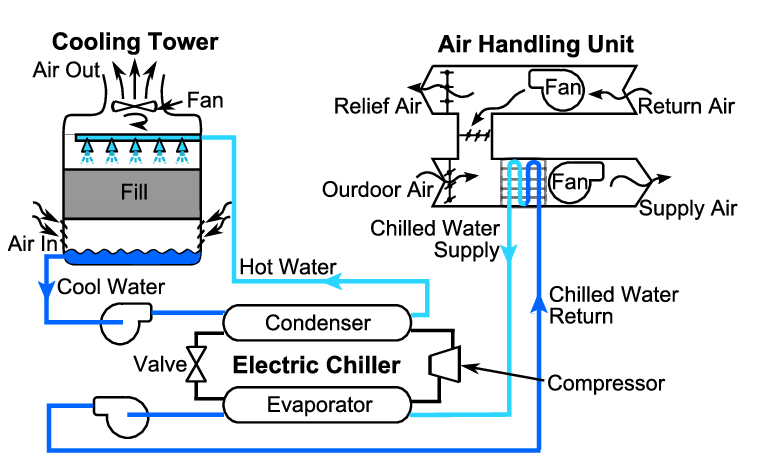

گاز با دمای بالا وارد کندانسور می شود. در کندانسور، مبرد گازی به مایع اشباع شده با فشار بالا تبدیل می شود. این یک فرآیند فشار ثابت است. از طرف دیگر، آب پس از افزایش دما وارد برج خنک کننده می شود زیرا کندانسور در چرخه دیگری بین برج های خنک کننده وجود دارد. از آنجایی که وظیفه اصلی برج خنک کننده در چیلر آب خنک خنک کردن آب مصرفی است، کندانسور از این آب به عنوان ماده محرک خود استفاده می کند.

اینجاست که گرمای اضافی آب از بین می رود و دمای آب به دمای پایین مورد نیاز باز می گردد. فرآیند گرمایشی که قبلا ذکر کردیم در کندانسور انجام می شود تا گرمای مبرد گازی خود را آزاد کند، که منبع گرمایی است که اکنون باید توسط برج خنک کننده از بین برود. به این ترتیب آبی که از کندانسور وارد برج خنک کننده چیلر می شود با جریان گاز تماس پیدا کرده و گرمای خود را به هوا منتقل می کند و سپس به کندانسور باز می گردد.

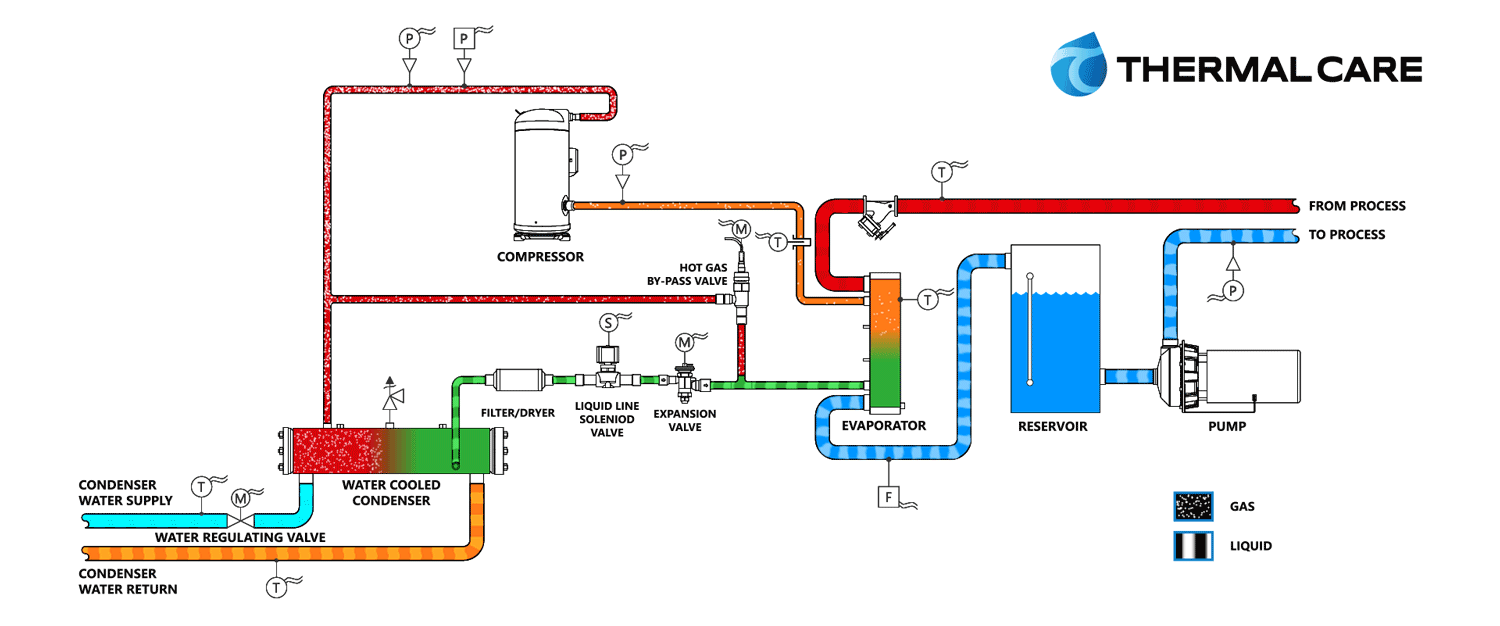

شیر انبساط آخرین مرحله ای است که مبرد از آن عبور می کند. این شیر همانطور که از نامش پیداست باعث انبساط و کاهش مبرد می شود. این فرآیندها با مبرد در شیر انبساط انجام می شود و در نتیجه مبرد به مخلوطی از مایع و گاز تبدیل می شود. در نهایت همان ترکیب مجدداً وارد اواپراتور می شود تا چرخه از سر گرفته شود و آب داغ مجدداً از جهت دیگر وارد اواپراتور می شود.
