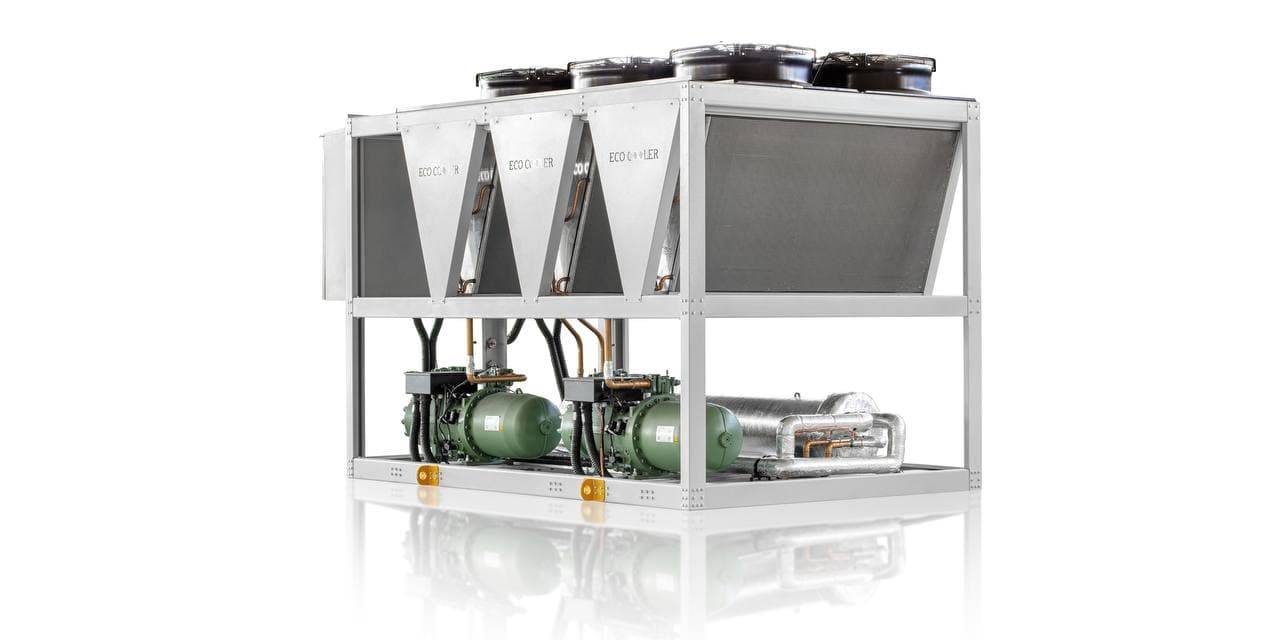

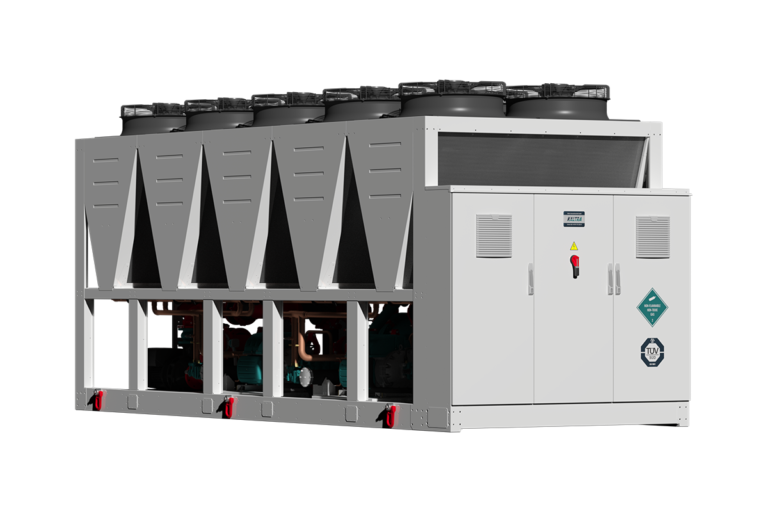

چیلر هوا خنک

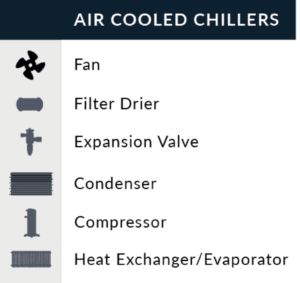

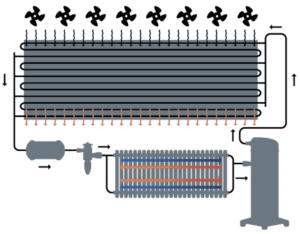

کمپرسور نیروی محرکه مبرد است. مبرد ابتدا به صورت بخار با فشار بالا و دمای بالا از کمپرسور خارج می شود و سپس وارد کندانسور می شود. هنگامی که مبرد وارد کندانسور می شود، در امتداد لوله های افقی حرکت می کند و انرژی حرارتی خود را به جریان هوای محیط منتقل می کند که توسط فن های بالای آن وارد می شود.

همانطور که مبرد انرژی حرارتی خود را منتقل می کند، شروع به متراکم شدن به مایع می کند. تا زمانی که مبرد از کندانسور خارج شود، یک مایع اشباع با فشار بالا، دمای متوسط ​​خواهد بود. سپس مبرد وارد شیر انبساط می شود. شیر انبساط جریان مبرد را در اطراف سیستم اندازه گیری می کند. ابتدایی ترین نوع آن شیر انبساط حرارتی است که جریان مبرد را با اندازه گیری دمای لوله در خروجی اواپراتور کنترل می کند و سرعت جریان را برای حفظ دما در یک نقطه تنظیم دلخواه تنظیم می کند.

شیر انبساط مبرد را نگه می دارد و فشار بالای کندانسور را حفظ می کند. در داخل شیر انبساط، یک روزنه کوچک اجازه می دهد تا مقدار محدودی از مبرد به جریان خود ادامه دهد. همانطور که از طریق این محدودیت جریان می یابد، به سمت فشار پایین شیر می رسد.

این افت فشار ناگهانی به مبرد اجازه می دهد تا از مایع به مخلوط مایع/بخار منبسط شود. همانطور که این اتفاق می افتد فشار و دما کاهش می یابد. همان مقدار مبرد جریان می یابد، فقط فضای بیشتری دارد بنابراین برای پر کردن این شکاف منبسط می شود. مبرد سپس وارد اواپراتور می شود و از یک سری لوله های افقی که توسط “آب سرد” احاطه شده اند عبور می کند و اینها در جریان مخالف و مخالف به یکدیگر جریان می یابند.

تا زمانی که مبرد از اواپراتور خارج شود، گرمای ناخواسته را از آب سرد برگشتی گرفته و به صورت بخار اشباع شده با فشار کم و دمای پایین خارج می شود. آب سرد انرژی حرارتی خود را به مبرد می دهد و حدود 6 درجه سانتیگراد (42.8 درجه فارنهایت) باقی می ماند.
